Konfigurasi Access Point di Cisco Packet Tracer

Bismillah
Assalamualaikum Warahmatullahi Wabarakatuh

Alhamdulillah, artikel kali ini akan membahas bagaimana cara mengkonfigurasi perangkat accress point. Sedikit pengantar bahwa Access Point (AP) adalah sebuah perangkat jaringan yang berisi sebuah transceiver dan antena untuk transmisi dan menerima sinyal ke dan dari clients remote. Dengan access points (AP) clients wireless bisa dengan cepat dan mudah untuk terhubung kepada jaringan LAN kabel secara wireless [Dikutip dari situs www.wirelessmode.net/]

Aplikasi Cisco Packet Tracer (CPT),  memiliki fitur-fitur untuk membuat simulasi jaringan komputer. Maka kita dapat belajar untuk menkonfigurasi jaringan komputer termasuk AP.
Adapun jaringan AP yang saya bangun seperti gambar dibawah ini

Untuk membuat jaringan tersebut, langkah pertama yang harus dilakukan yaitu memasukkan perangkat WRT300N wireless router pada bagian Wireless Devices ke layar.

kemudian klik dua kali pada perangkat untuk disetting

rubah IP Address yang semula defaultnya 192.168.0.1 menjadi 192.168.10.1, kemudian save.
setelah itu masuk pada bagian wireless security.

iisikan Network Name(SIID) sesuai dengan keiinginan, disini saya memberi nama Az Pranata, kemudian save
kemudian masuk pada tab Wireless Security

rubah Security Mode menjadi WPA2 Personal, dan masukkan password yang diinginan, kemudian save.

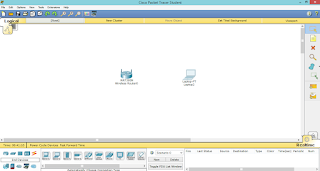

Setelah setting pada AP selesai, masukkan perangkat Laptop-PT yang terdapat pada End Devices.

Klik 2x untuk mensetting laptop, sehingga muncul tampilan

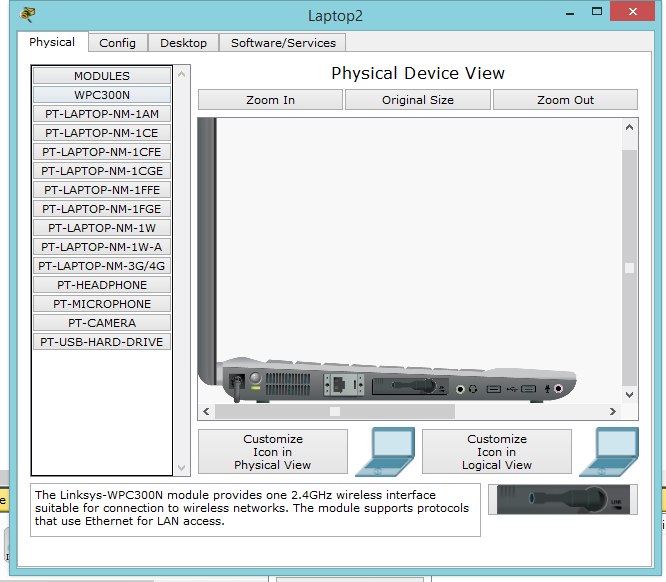

rubah module LAN menjadi WPC300N dengan cara matihkan terlebih dahulu laptop dengan menklik tompol power off yang terdapat gambar. kemudian keluarkan module LAN, setelah ini masukkan module WPC300N, dan hidupkan kembali laptopnya.

Masuk ke menu Desktop untuk menghubungkan perangkap laptop dengan wireless

buka PC wireless, kemudian masuk ke menu Connect, setelah itu klik Refresh untuk mencari perangkat wireless, jika ditemukan klik nama perangkatnya dan klik Connect

akan muncul halaman untuk meminta password, masukkan password APnya kemudian klik Connect

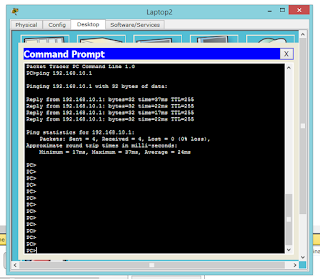

setelah berhasil terhubung, uji koneksinya dengan menggunakan Command Promnt dengan mengtikkan perintah ping 192.168.10.1, jika ada balasan Reply berarti laptop sudah terhubung dengan AP

selain itu, tanda hubung gelombang radio antara laptop dan AP menunjukkan bahwa perangkat tersebut saling terhubung

Alhamdulillah,
demikian sedikit yang dapat saya share kepada teman-teman, semoga bermanfaat.
